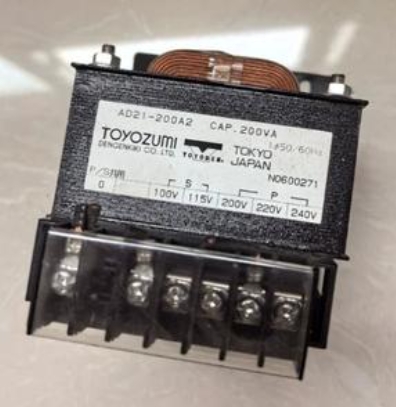

渠道 日本 toyozumi 豐澄 變壓器 UD11-200A2 UD11-500A2 介電強度
2025-06-23 18:23:34
fujino
變壓器
UD11-200A2
UD11-300A2
UD11-500A2
UD11-200A2
規格
初級電壓 （V）100/110/115/120 （0V 端子） 次級電壓 （V）100/110/115/120 （0V 端子） 容量 （VA）200 絕緣類型一個 規范單繞組，非靜電屏蔽 形狀TP-S 系列 重量 （kg）0.7 類型2 頻率 （Hz）50/60 法規遵從性JIS C-6436 端子間距 （mm）6.8 溫度上升;60°C 或更低 端子螺絲M3.5 系列 尺寸 H （mm）86 輸出電流 （A）100 V 時為 2,120 V 時為 1.67 尺寸 B （mm）（安裝）58 安裝螺釘M4 系列 絕緣電阻 （MΩ）100 或更多 相數單相的 工作環境溫度 （°C）-10~40 尺寸 A （mm）68 尺寸 B （mm）71 尺寸 L （mm）- 縮回尺寸 A （mm）45 RoHS 指令（10 種物質）通信 介電強度 （kV）AC1.5
UD11 關于系列的配線、連接
請確保進行焊接作業。－焊接不完全狀態下通電時，連接部異常發熱，可能導致故障。
接線時，接線后請勿對凸耳/銷端子施加張力。另外，請勿彎曲或提起端子，或施加不合理的力。－導致線圈引出線（通過內部繞組連接端子的線）斷線。
每端子螺釘最多連接2根。
壓接端子請使用帶絕緣或絕緣管，確保絕緣距離。
