toyozumi 豐澄 通用變壓器 SD52-05KB 插入電線覆膜
2025-06-23 18:30:49
fujino

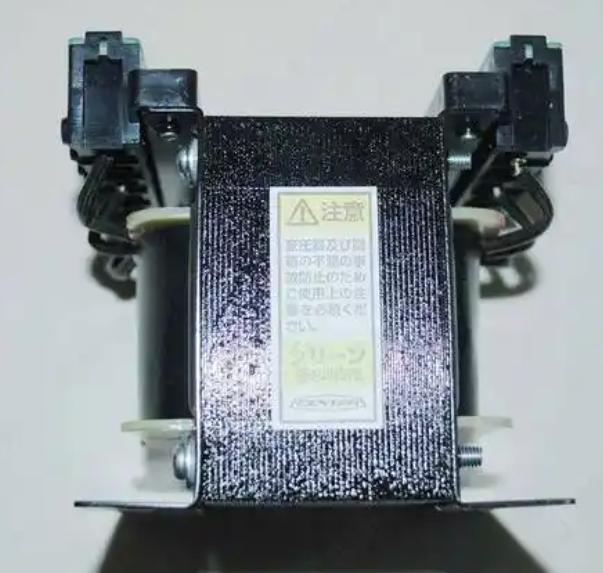

通用變壓器
SD52-01KB2
SD52-02KB
SD52-03KB
SD52-05KB
單相復卷50/60Hz
耐電壓AC2kV
適用規格1kVA小于等于JIS C-6436、1kVA大于JIS C-5310/6436
100VA～500VA 表示A種絕緣（溫度上升60℃以下kVA～5kVA 表示B種絕緣（溫度上升80℃以下）
帶1次-2次間靜電屏蔽
RoHS不含指令對象10物質
SD52 關于系列的配線、連接
每端子螺釘最多連接2根。
壓接端子請使用帶絕緣或絕緣管，確保絕緣距離。
直接連接電線時，請將電線的覆膜剝離長度切成比墊圈的寬度長1～2毫米左右，插入電線覆膜直至接觸端子螺釘壓板。連接兩根電線時，請使用相同尺寸的電線插入端子螺釘的兩側，并按規定的扭矩切實擰緊。
SD52-01KB2
重量 （kg）11.2 尺寸 （mm）A：157、B：134、H：150 電壓 （V）初級電壓 440/460/480/500，次級電壓 200/220/240 端子螺絲M4 系列 縮回尺寸 （mm）A：110、B：97 安裝螺釘（推薦）M6 系列 容量 （VA）1000 分 距離 （mm）終端數量： 8.7 兼容案例TYC-01K 系列 次級電流 （A）5
